母線槽產品--密集型插接式母線槽

cMC-2A密集型插接式母線槽且有體積小、強度高、電流等級高，多使用于高層建筑、多層工業廠房，工廠變配電室等場所，其技術性能符合GB7251-97和IEC439.2標準要求。

功能單元代號:

A 四通母線

S始端母線

Z 終端母線

LS L型水平接頭

LCL型垂直接頭

TST型水平接頭

TC T型垂直接頭

P 膨脹接頭

BY 變?nèi)萘拷宇^

BX調節接頭

SC+型垂直接頭

ZSZ型水平接頭

ZCZ型垂直接頭

SH 始端進線箱

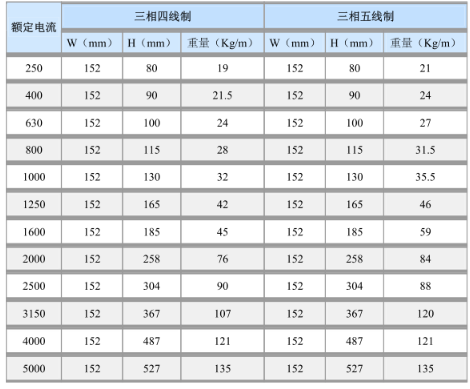

額定工作電流（A) 100 250 400 630 800 1000 1250 1600 2000 2500 3150 4000 5000

電阻值 16.3  11.4  8.9  7.41  6.89  4.66  2.89  2.56  2.17  1.44  1.21  0.96  0.66

電壓值 0.091 0.053 0.092 0.102 0.110 0.118 0.097 0.075 0.093 0.116 0.112 0.085 0.098

動穩定 20 35 5070 75 85 100 115 125 135 150 170 175

熱穩定 12 15 20 30 30 35 40 45 50 56 60 70 75

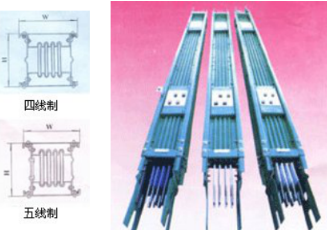

空氣絕緣型封閉母線槽

母線槽產品--空氣絕緣型封閉母線槽

設計特點:

(1)單螺栓夾緊端子

母線槽設計采用了先進的單螺栓夾緊端子，為母線槽單元連接元件，由于它的特殊構造，可以防止安裝時的錯誤操作，同時只要擰緊一個螺栓，就能可靠地、迅速地將兩個母線槽單元連接起來。

(⑵)高防護等級插孔

母線槽在插孔處設計了安全防護擋板，只有當防護擋板拉開時，插接箱才能插入，插孔平時不用時可將防護板拉閉并加鉛封鎖死，防止了在插口處灰塵和異物的進入，從而提高了母線槽的防護性能，防止誤操作，使母線的安全性得到了極大的提高。

母線槽產品型號說明、結構及技術參數

(3)外殼(防護殼)級次數

母線槽設計5個電流等級，只采用了3個級次的外殼。這樣當系統按相鄰等級變換容量時母線槽無需更換外殼，如400A變630A時，外殼尺寸相同。因此大大方便了安裝。

(4)傳輸電能大

母線槽設計為分離空氣絕緣式，改善了母線槽的散熱性，隆低了阻抗，達到了母線槽最佳經濟輸電。(5)成套性好

母線槽設計了各種功能的連接單元，可滿足所有輸配電工程的需要。

2A高強封閉母線槽

母線槽產品--高強封閉母線槽

產品特點及應用:

高強封閉型母線槽在空氣型和密集型母

線的基礎上，對外型結構的設計進行了改進。采用成型機成型，使其具有較好的支撐強度，解決了大跨度無法支撐吊裝的困惑。
